壓力傳感器內容介紹

壓力傳感器在工業生產中使用非常多，是一種非常重要的生產儀表，一般由敏感元件、變換元件、測量元件等幾部分組成，有

時還加輔助電源。壓力傳感器的輸出為模擬信號，模擬信號是指信息參數在給定范圍內表現為連續的信號。 或在一段連續的時

間間隔內，其代表信息的特征量可以在任意瞬間呈現為任意數值的信號。近年來，我國壓力傳感技術正在蓬勃發展，應用領域

也在迅速擴大，由于壓力傳感器技術所涉及的技術廣泛，如今廣泛應用于各種工業自控環境，涉及水利水電、智能建筑、生產

自控、鐵路交通、航空航天、石化、油井、電力、軍工、機床、管道等眾多行業。

壓力傳感器分為電壓型與電流型兩種：

【電壓型】多為遠傳壓力表，供電6-10V，反饋信號為0-10V，但反饋精度較低，優勢是可以

直接觀察管網實際壓力。

【電流型】供電方式有10V、24V、9-36V等多種規格，反饋信號為標準的4-20MA，同時也

分為兩線制和三線制。

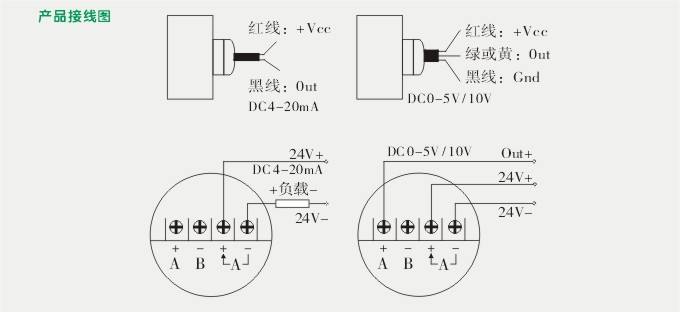

壓力傳感器接線圖

壓力傳感器接線方式一般有兩線制、三線制、四線制，有的還有五線制的。

壓力傳感器兩線制比較簡單，一般客戶都知道怎么接線，一根線連接電源正極，另一個線也就是信號線經過儀器連接到電源負

極，這種是最簡單的，壓力傳感器三線制是在兩線制基礎上加了一個線，這根線直接連接到電源的負極，較兩線制麻煩一點。

四線制壓力傳感器肯定是兩個電源輸入端，另外兩個是信號輸出端。四線制的多半是電壓輸出而不是4~20mA輸出，4~20mA的

叫壓力變送器，多數做成兩線制的。壓力傳感器的信號輸出有些是沒有經過放大的，滿量程輸出只有幾十毫伏，而有些壓力傳

感器在內部有放大電路，滿量程輸出為0~2V。至于怎么接到顯示儀表，要看儀表的量程是多大，如果有和輸出信號相適應的檔

位，就可以直接測量，否則要加信號調整電路。五線制壓力傳感器與四線制相差不大，市面上五線制的傳感器也比較少。

壓力傳感器的出線方式：

1、航空插頭連接已設定。數字信號輸出方式：1直接電纜出線接線方式,傳感器共有五個接點：正電源(棕)、電源地(藍)、

RS485A(黑)、RS485B (綠)、殼體地(屏蔽線)。

2、直接電纜出線接線方式,傳感器共有五個接點：正電源(棕)、電源地、信號地(藍)、信號輸出 (黑)、殼體地(屏蔽線)，連接

線(未使用)(綠)。

壓力傳感器分類

一、壓電壓力傳感器     二、壓阻壓力傳感器      三、電容式壓力傳感器     四、電磁壓力傳感器

1、連接壓力傳感器系統前打開監護儀。

2、采用消毒措施打開包裝，確認所有的接口安全密封以及三通閥等輔件工作狀態良好。

注意：連接接頭時，不要擰得太緊。

3、旋塞閥的所有通口都應蓋有孔的保護帽，直到傳感器系統內注滿肝素生理鹽水溶液和排盡氣泡后，才更換成無孔的保護帽。

4、把壓力傳感器連接到監護儀上，按照監護儀說明把監護儀調零。注意：

①如無法調零，請更換傳感器重新調零；如果調零不成功，請檢查電纜連線、監護儀等是否正常。

②在安裝DPT-248Ⅱ、CH-DPT-248Ⅲ傳感器時，要用顏色編碼來鑒別血壓類型：紅色---動脈壓；藍色---中心靜脈壓；黃色---

肺動脈壓；綠色---左冠狀動脈壓；白色---其他。

5、用肝素生理鹽水沖洗管路，并排盡管路中的空氣。注意：管路不得有氣泡殘留。

6、待所有管路中填充肝素生理鹽水后，將傳感器系統連接到人體。
