波紋管稱重傳感器工作原理

波紋管稱重傳感器可以承受拉、壓兩種受力形式，抗偏載、抗疲勞能力強，對惡劣的工況環境可采用不銹鋼波紋管焊接密封。

一般不是行業之人對它的了解是知之甚少，下面就由蘭瑟電子為大家介紹下該設備的相關知識吧，希望能給大家?guī)�來一些�?/span>

助。

波紋管可以分成單層和多層。在總厚度相同的條件下，多層波紋管的內部應力小，能承受更高的壓力，耐久性也有所增加。在

壓力或軸向力的作用下，波紋管將伸長或縮短，由于它在軸向容易變形，靈敏度較高，所以在稱重傳感器中得到了最大化的發

揮自身優勢

波紋管稱重傳感器參數

額定載荷：10-200Kg300-1000Kg  綜合精度：0.02（線性+滯后+重復性）

靈敏度：2.0mV/V        蠕變：±0.02　%F·S/30min

零點輸出：±1%F.S       零點溫度影響：±0.02　%F·S/10℃

輸出溫度影響：±0.02　%F·S/10℃    工作溫度：-20℃~+65℃

輸入阻抗：380±10　Ω      輸出阻抗：350±3　Ω

絕緣電阻：>5000MΩ     安全過載：150%F.S

供橋電壓建議：10VDC     材質：不銹鋼

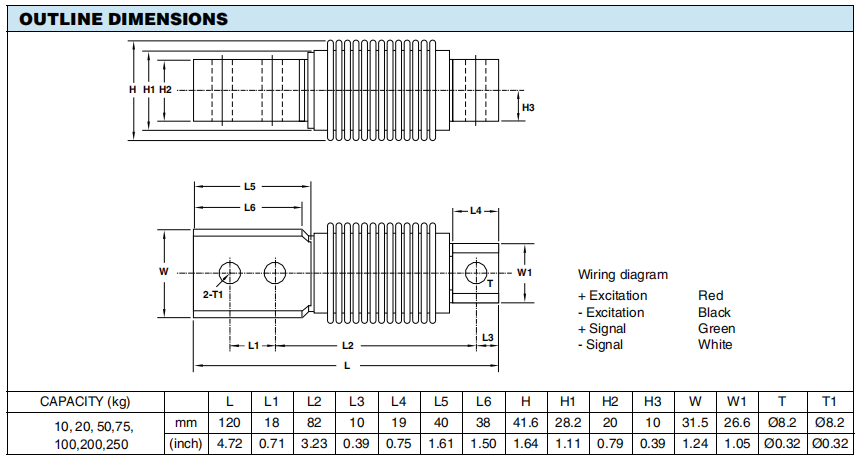

傳感器接線方式：輸入+：紅輸入-：黑輸出+：綠輸出-：白

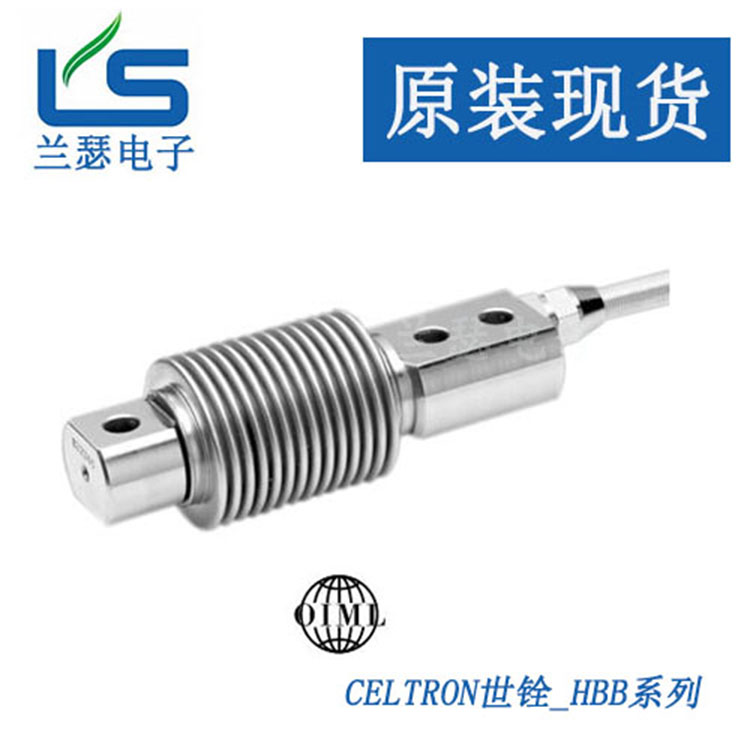

（例子）HBB波紋管稱重傳感器

波紋管稱重傳感器的構成及使用技巧

一、構成

1、輸入部分：是由各種輸入設備組成，其中包括按鈕、位置開關及傳感器等;

2、輸出部分：是由各種輸出設備，如接觸器、電磁閥、指示燈等執行元件組成;

3、控制部分：是按照控制要求設計的，由若干繼電器及觸點構成的具有一定邏輯功能的控制電路。

其中還需要再次強調的就是控制部分了，由于由于控制電路是采用硬接線將各種繼電器及觸點按一定的要求連接而成，所以接

線復雜且故障點多，同時不易靈活改變。所以大家一定要對它格外看重些，多多進行維護和保養。

二、波紋管稱重傳感器使用技巧

1、要注意稱重傳感器的使用荷負，無論是什么樣的傳感器，也都有它的局限，如果只是單純的增加重量，不但得不到很好的當

時數據，同時也會影響下一次的使用，一般在購買的時候，上面也都有載荷上限，在使用之前必須要很好的閱讀說明書，另外

還要注意它的防腐蝕工作，在表面最好涂上專業的防腐蝕的保護材料，比如凡士林等。

2、要注意的就是輕拿輕放，因為它內部的構造更加的精細，如果在拿的過程中，出現的振動和沖擊，也都會影響到內部，很有

可能會出現數據誤差。特別是合金材料的小容量傳感器，必須要注意防止震動。

3、要注意的就是在加載裝置時，方法就是保證加載力和受力軸相重合，不偏斜，只有這樣，才能得到最為精確的數據，如果是

在水平的狀態之下，底座的平面要必須達到平衡度，否則在偏力的情況下，受力點出現了誤差，自然也會影響波紋管稱重傳感

器輸出的數據。

波紋管稱重傳感器在機械安裝方面須注意的一些細節

1、安裝傳感器的底座安裝面應平整、清潔，無任何油膜，膠膜等存在。

2、稱重傳感器要輕拿輕放，尤其是由合金鋁制作彈性體的小容量傳感器，任何沖擊、跌落，對其計量性能均可能造成極大損

害。

3、每種稱重傳感器的加載方向都是確定的，而我們使用時，一定要在此方向上加載負荷。橫向力、附加的彎矩、扭矩力應盡量

避免。

4、水平調整

5、波紋管稱重傳感器周圍應盡量設置一些“擋板”，甚至用薄金屬板把傳感器罩起來。

6、盡量采用有自動定位（復位）作用的結構配件，如球形軸承、關節軸承、定位緊固器等。

波紋管稱重傳感器的結構和類型

波紋管稱重傳感器是一種把被測量的狀態轉變?yōu)榭蓽y的光信號的裝置，一般由光源、 敏感元件、光纖、光敏元件(光接收器)和

信號處 理系統構成的傳感器。波紋管稱重傳感器一般可分為兩大類:功能型傳光型。功能型波紋管稱重傳感器是利用光纖本身

的備—某種敏感特性或功能制成的傳感器，傳光型波紋管稱重傳感器
