荷重傳感器的工作原理及維修

荷重傳感器彈性體的原理彈性體是一個有特殊形狀的結構件。它的功能有兩個，首先是它承受稱重傳感器所受的外力，對外力

產生反作用力，達到相對靜平衡;其次，它要產生一個高品質的應變場(區)，使粘貼在此區的電阻應變片比較理想的完成應變棗

電信號的轉換任務。以托利多公司的SB系列荷重傳感器的彈性體為例，來介紹一下其中的應力分布。設有一帶有肓孔的長方體

懸臂梁。肓孔底部中心是承受純剪應力，但其上、下部分將會出現拉伸和壓縮應力。主應力方向一為拉神，一為壓縮，若把應

變片貼在這里，則應變片上半部將受拉伸而阻值增加，而應變片的下半部將受壓縮，阻值減少。

荷重傳感器按原理的不同分為：

1、軸銷式荷重傳感器；

2、壓力式荷重傳感器；

3、橋式荷重傳感器；

4、滑輪式荷重傳感器；

5、軸承座式荷重傳感器；

6、拉力式荷重傳感器

荷重傳感器的技術參數

1、靈敏度：1.5mv/v±0.1［%］

2、非線性與重復性：±0.02~±0.05［%］F·s

3、幡度：±0.05［%］F·S/3min

4、零點平衡：±1［%］F·S

5、零點與額定輸出溫度系數：±0.03［%］F·S/℃

6、輸入阻抗：700±10Ω

7、輸出阻抗：700±10Ω

8、絕緣電阻：≥50MΩ

9、工作電壓：DC10V~15V

10、補償范圍：-10℃~+50℃

11、允許溫度范圍：-20℃~+50℃

荷重傳感器維修：

檢查電子計價秤的荷重傳感器故障時，首先要對稱重傳感器的外觀進行檢查，然后對其進行逐步的測試。在了解其工作原理的

基礎上，認真、仔細觀察、分析、測試，故障就會很快排除。

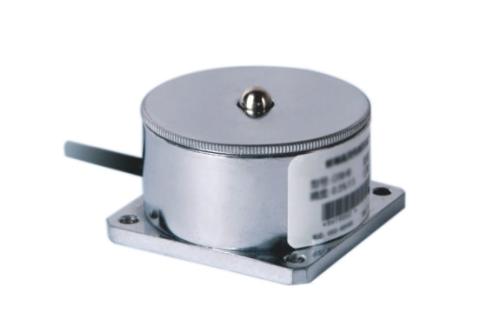

【LLBHM膜盒式荷重傳感器】介紹：

采用平膜感壓

外體和平膜一體結構

精度高，反應靈敏

體積下，性能穩定

/ 應用領域 /

隨著技術的進步,由荷重傳感器制作的電子衡器已廣泛地應用到各行各業,實現了對物料的快速、準確的稱量，特別是隨著微處

理機的出現，工業生產過程自動化程度化的不斷提高，稱重傳感器已成為過程控制中的一種必需的裝置，從以前不能稱重的大

型罐、料斗等重量計測以及吊車秤、汽車秤等計測控制，到混合分配多種原料的配料系統、生產工藝中的自動檢測和粉粒體進

料量控制等，都應用了荷重傳感器，目前，稱重傳感器幾乎運用到了所有的稱重領域。
