變頻器的接線方法和注意事項
一、主電路的接線
1、電源應接到變頻器輸入端R、S、T接線端子上，一定不能接到變頻器輸出端（U、V、W）上，否則將損壞變頻器。接線后，
零碎線頭必須清除干凈，零碎線頭可能造成異常，失靈和故障，必須始終保持變頻器清潔。在控制臺上打孔時，要注意不要使
碎片粉末等進入變頻器中。
2、在端子+，PR間，不要連接除建議的制動電阻器選件以外的東西，或絕對不要短路。
3、電磁波干擾，變頻器輸入／輸出（主回路）包含有諧波成分，可能干擾變頻器附近的通訊設備。因此，安裝選件無線電噪音
濾波器FR-BIF或FRBSF01或FR-BLF線路噪音濾波器，使干擾降到最小。
4、長距離布線時，由于受到布線的寄生電容充電電流的影響，會使快速響應電流限制功能降低，接于二次側的儀器誤動作而產
生故障。因此，最大布線長度要小于規定值。不得已布線長度超過時，要把Pr．156設為1。
5、在變頻器輸出側不要安裝電力電容器，浪涌抑制器和無線電噪音濾波器。否則將導致變頻器故障或電容和浪涌抑制器的損
壞。
6、為使電壓降在2%以?xún)?nèi)，應使用適當型號的導線接線。變頻器和電動機間的接線距離較長時，特別是低頻率輸出情況下，會
由于主電路電纜的電壓下降而導致電機的轉矩下降。
7、運行后，改變接線的操作，必須在電源切斷10min以上，用萬用表檢查電壓后進行。斷電后一段時間內，電容上仍然有危險
的高壓電。

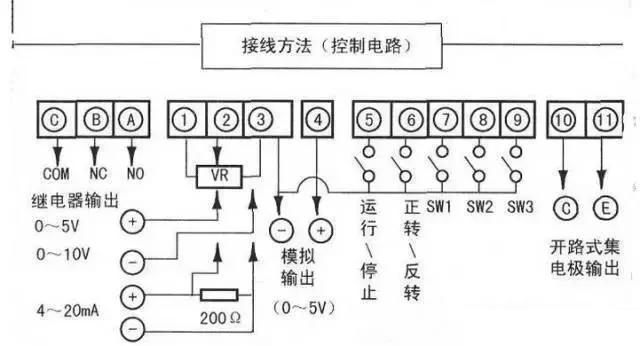

二、控制電路的接線
變頻器的控制電路大體可分為模擬和數字兩種。
1、控制電路端子的接線應使用屏蔽線或雙絞線，而且必須與主回路，強電回路（含200V繼電器程序回路）分開布線。
2、由于控制電路的頻率輸入信號是微小電流，所以在接點輸入的場合，為了防止接觸不良，微小信號接點應使用兩個并聯的節
點或使用雙生接點。
3、控制回路的接線一般選用0.3～0.75平方米的電纜。
三、地線的接線
1、由于在變頻器內有漏電流，為了防止觸電，變頻器和電機必須接地。
2、變頻器接地用專用接地端子。接地線的連接，要使用鍍錫處理的壓接端子。擰緊螺絲時，注意不要將螺絲扣弄壞。
3、鍍錫中不含鉛。
4、接地電纜盡量用粗的線徑，必須等于或大于規定標準，接地點盡量靠近變頻器，接地線越短越好。
變頻器的接線有什么要求和注意事項？
變頻器安裝固定完成后，就要對其主電路端子和控制電路端子進行連接操作了。BCR402U連接時應嚴格按照該變頻器的使用手
冊中的接線方法進行，同時也應按變頻器連接的基本原則和連接方法選配周邊設備并進行接線操作。
變頻器接線時連接線應盡可能簡短，不交叉，且所有連接線的耐壓等級必須與變頻器的電壓等級相符，同時還應注意電磁波干
擾的影響。為了避免電磁干擾，安裝接線時可將電源線、動力線、信號線遠離布線，關鍵信號線使用屏蔽電纜等抗電磁干擾措
施。為了減小電磁干擾，通常在變頻器周?chē)娐分械慕佑|器和繼電器等裝置的線圈上連接浪涌吸收器，同時為了減小干擾相互
昀耦合，動力線與電源線之間的距離應大于30cm，動力線與信號線之間的距離應大于50cm，電源線與信號線之間的距離應大
于20cm，交叉布線時應使其交叉線垂直

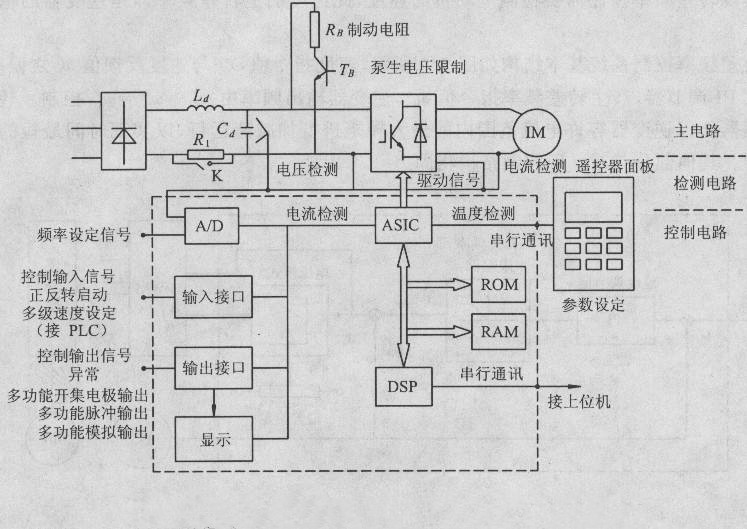

（注：變頻器接線圖僅參考）
