稱重傳感器安裝方法？安裝后如何正確使用？

 工業應用中，稱重傳感器是一個比較常用的功能，稱重傳感器實際上是一種將質量信號轉變?yōu)榭蓽y(cè)量的電信號輸出裝置，但因

為其靈敏度和精度的要求較高，所以是一個要求較高的稱重傳感器，一旦使用不當，輕則測量不準影響生產工藝，重則燒毀儀

表；今天我們學習一下它的接線和安裝注意事項！

稱重傳感器的安裝

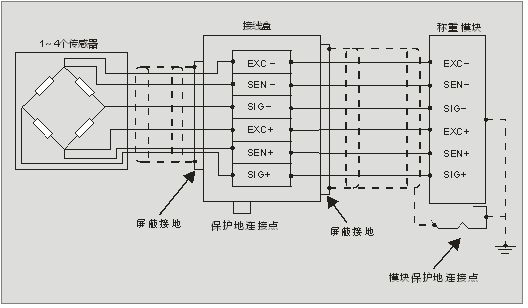

稱重傳感器的接線：

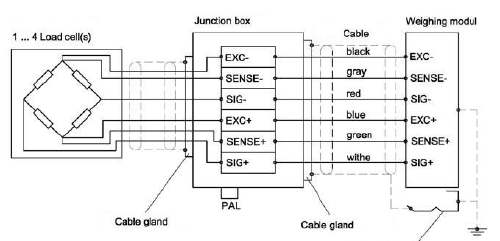

稱重傳感器的接線，稱重傳感器它的接線有兩種，一是四線制稱重傳感器，二是六線制稱重傳感器。

四線制稱重傳感器有四根不同顏色的引線，一組電源一組信號，同時還有根屏蔽線。六線制稱重傳感器在四線制的基礎上額外

多加一組反饋信號線。

稱重傳感器引線信號顏色

由于引線都有顏色標識，可以根據顏色來初步判斷這幾組引線分別代表什么信號線。電源信號線顏色（紅黑）、信號線顏色

（綠白）、反饋信號線顏色（藍黃），其中它們都有一根屏蔽線（粗黑色）。

稱重傳感器信號引線詳細判別

很多廠家生產的稱重傳感器接線顏色信號基本上一致，如果不放心，可用萬用表進行測量判斷。因?yàn)殡娫淳�顏色正極基本上公

認為紅色，那就以電源線正極線為出發點。四線制的判斷，用萬用表的電阻檔測量?jī)山M線的電阻值，較大的一組為電源，較小

的一組為信號。六線制由于多一組反饋線，因?yàn)榉答伨�正和電源線正是導通的，反饋信號負也一樣，先用萬用表接電源紅色的

線去找另外一根反饋信號正，反之另外一組導通的則為電源負和反饋負。剩下的一組則為信號線。

注意：如果遇到接線盒端子是接四線制稱重傳感器的，而稱重傳感器又是六線制引線的，這時可以采取的措施就是六變四接

法。把電源線正和反饋正這組線接接線盒端子的電源正，把電源線負和反饋負這組線接接線盒端子的電源負，信號線接線不

變，于是就可以滿足稱重要求了！

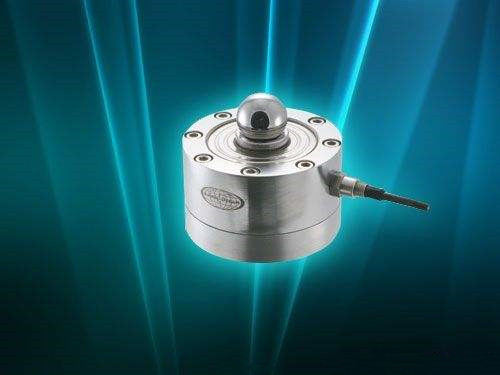

稱重傳感器的使用

在傳感器的安裝使用過程中，傳感器所處的工作環境，傳感器的安裝方式以及傳感器的最大載重等都將關系到傳感器乃至整個

衡器能否正常工作以及它的安全和使用壽命。下面我為大家分享稱重傳感器機械安裝過程中的注意要點。

1．安裝稱重傳感器的底座安裝面應平整、清潔，無任何油膜，膠膜等雜物存在。安裝底座本身應有足夠的強度和剛性，一般要

求高于傳感器本身的強度和剛度。

2．稱重傳感器要輕拿輕放，尤其是彈性體材料為鋁合金的小量程傳感器，任何沖擊、跌落，對其計量性能均可能造成不可挽回

的損害。對于大容量的稱重傳感器，一般來說，它具有較大的自重，故而要求在搬運、安裝時，盡可能使用適當?shù)钠鸬踉O(shè)備。

3．每種稱重傳感器的加載方向都是確定的，在傳感器使用時，一定要在此方向上加載負荷。橫向力、附加的彎矩、扭矩力應盡

量避免。

4．水平調整：水平調整有兩個方面的內容。一是單只傳感器安裝底座的安裝平面要用水平儀調整水平，另一方面是指多個傳感

器的安裝底座的安裝面要盡量調整到一個水平面上，尤其是傳感器數多于叁個稱重系統中，更應注意這一點，這樣做的主要目

的是為了使各傳感器所承受的負荷基本一致。讓衡器計量更加精確，對傳感器使用也更加安全。

5．稱重傳感器周圍應盡量設置一些“擋板”，甚至用薄金屬板把傳感器罩起來。這樣可防止雜物玷污傳感器及某些可動部分，而

這種“玷污”往往會使可動部分運動不爽，而影響稱重精度。

6．盡量采用有自動定位作用的結構配件，如球形軸承、關節軸承、定位緊固器等。他們可以防止某些橫向力作用在傳感器上。

要說明的是：有些橫向力并不是機械安裝引起的，如熱膨脹引起的橫向力，風力引起的橫向力，及某些容器類衡器上的攪拌器

的振動引起的橫向力即不是機械安裝引起的。

以上就是【稱重傳感器安裝方法？安裝后如何正確使用？】需要請聯系蘭瑟電子楊工領取更多稱重傳感器資料
