稱重傳感器安裝及標定方法

1、稱重傳感器綜述

傳感器工作原理：各系列稱重傳感器以貼有應變片的彈性體為敏感原件，在外接激勵電源后，輸出與外加負荷（力）成正比例

的信號，它與相應的儀器配套，可廣泛用于汽車衡、配料衡、包裝秤等各種電子衡器和自動稱重系統。此外，還可以選用不同

形式的配套儀器.以滿足計量、檢測、調節及控制等其它應用要求。

2、稱重傳感器額定載荷

常規10t、15t、20t、25t、30t、40t

3、稱重傳感器簡介

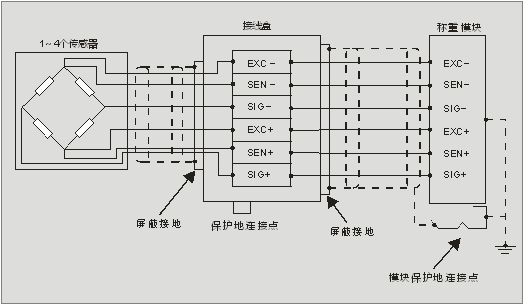

傳感器彈性體采用優質專用金屬材料，在應變敏感區域表面上粘貼R1、R2、R3及R4四片（組）應變計，組成惠斯汀電橋，當受

外力F作用時, 彈性體變形，引起應變計R1、R3受拉伸，電阻值變大；R2、R4受壓縮，電阻值減少，使電橋失去平衡，輸出與

外力F成正比的電壓信號。測量電橋由于具有靈敏度高、測量范圍寬、電路結構簡單、精度高、容易實現溫度補償?shù)葍?yōu)點，因此

能很好地滿足應變測量的要求。

4、稱重傳感器結構特性：

傳感器彈性體結構特殊，抗彎、抗扭性好，從而提高傳感的自振頻率和抗倒、抗偏、抗干擾等特性，傳感器安裝連接可采用專

用連接構件，安裝方便、可靠。

5、稱重傳感器注意事項

5.1用中盡量遠離較高的熱源

5.2傳感器絕緣電阻時，兆歐表的電壓不能超過100V

5.3檢查傳感器絕緣電阻時。兆歐表的電壓不能超過100V

5.4嚴禁使用搖表測試

5.5應放置于-10℃~50℃及相對濕度≤85%的環境下，空氣中不應含有腐蝕性氣體等物質

5.6傳感器外殼，保護蓋板、引線接頭、均經密封處理，用戶不擅自打開封裝或強拉引線，應送廠家維修

6、稱重傳感器通用的標定方法

6.1“標準砝碼法”是在衡器發展過程中使用最早也是使用時間最長的檢測方法之一，是指使用砝碼對被檢測大型衡器的全部計量

性能進行檢測。

6.2“標準砝碼替代法”是目前大型衡器檢測中最為常用的方法，針對我國標準砝碼檢測法中標準砝碼不足以支撐檢測的情況，當

被檢測衡器最大秤量大于一噸時，我們采用一些可以替代標準砝碼的工具來繼續進行標準砝碼的工作。

6.3“集成式檢測法”主要用于自動衡器的檢測，具體檢測方法是通過使用被檢衡器的自有裝置來確定被稱物品的約定真值，進而

推算被檢衡器的動態稱量準確度指標。

6.4 “疊加檢測法”是目前的還需要探討的檢測方法之一，又被稱為比對法。

6.5“計算法”也是尚在探討的檢測方法之一，它是根據大型衡器中傳感器提供的各項數據進行計算，通過綜合控制的方法來對大

型衡器的數值進行檢測。

對于拉(力)式稱重傳感器檢測，不需用掛碼架,把傳感器直接掛在板凳架承載面背面的吊鉤上，下面與砝碼托鉤掛接,其余步驟與

上述的壓(力)式傳感器測量方法相同。

(1)裝置簡單，占空間小，可自行制作。

(2)由于以標準砝碼為載荷，采用直接加載測量方式，并有自動調心作用，所以，測量準確性好。

(3)即可單點測量，也可多點測量；即可檢測加載數據，也可檢測卸載數據，并可長期進行有載模擬試驗。功能齊全、操作靈

活、簡單方便。

(4)稱重傳感器裝置最適用于小量程稱重傳感器檢測標定，特別是測量上限在200kg的傳感器更為理想。
