液位傳感器工作原理及技術參數分析

液位傳感器（靜壓液位計/液位變送器/液位傳感器/水位傳感器）是一種測量液位的壓力傳感器。靜壓投入式液位變送器（液位

計）是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，

將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）。

液位傳感器的分類

1、浮筒式液位傳感器

浮筒式液位變送器是將磁性浮球改為浮筒，液位傳感器是根據阿基米德浮力原理設計的。

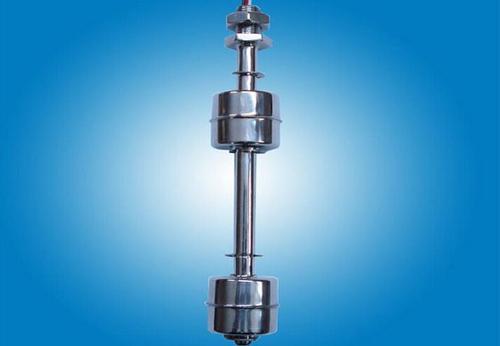

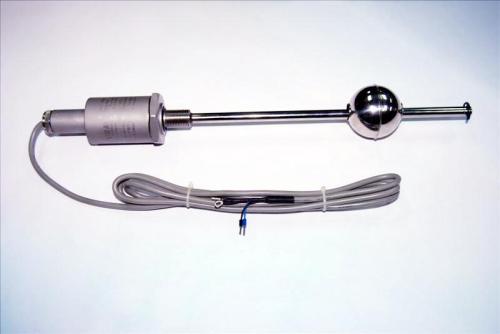

2、浮球式液位傳感器

浮球式液位變送器由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件組成

3、靜壓式液位傳感器

該變送器利用液體靜壓力的測量原理工作，它一般選用硅壓力測壓傳感器將測量到的壓力轉換成電信號，再經放大電路放大和

補償電路補償，最后以4～20mA或0～10mA電流方式輸出。

靜壓式液位傳感器:傳感器迎液面受到的壓強公式為：Ρ = ρ .g.H + Po式中：

P ：變送器迎液面所受壓強

ρ：被測液體密度

g ：當地重力加速度

Po ：液面上大氣壓

H ：變送器投入液體的深度

液位傳感器功能特點：

◆穩定性好，滿度、零位長期穩定性可達 0.1%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于0.1%FS ，在整個允許 工

作溫度范圍內低于 0.3%FS 。

◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35MA 以內。

◆固態結構，無可動 部件，高可靠性，使用壽命長。

◆安裝方便、結構簡單、經濟耐用。

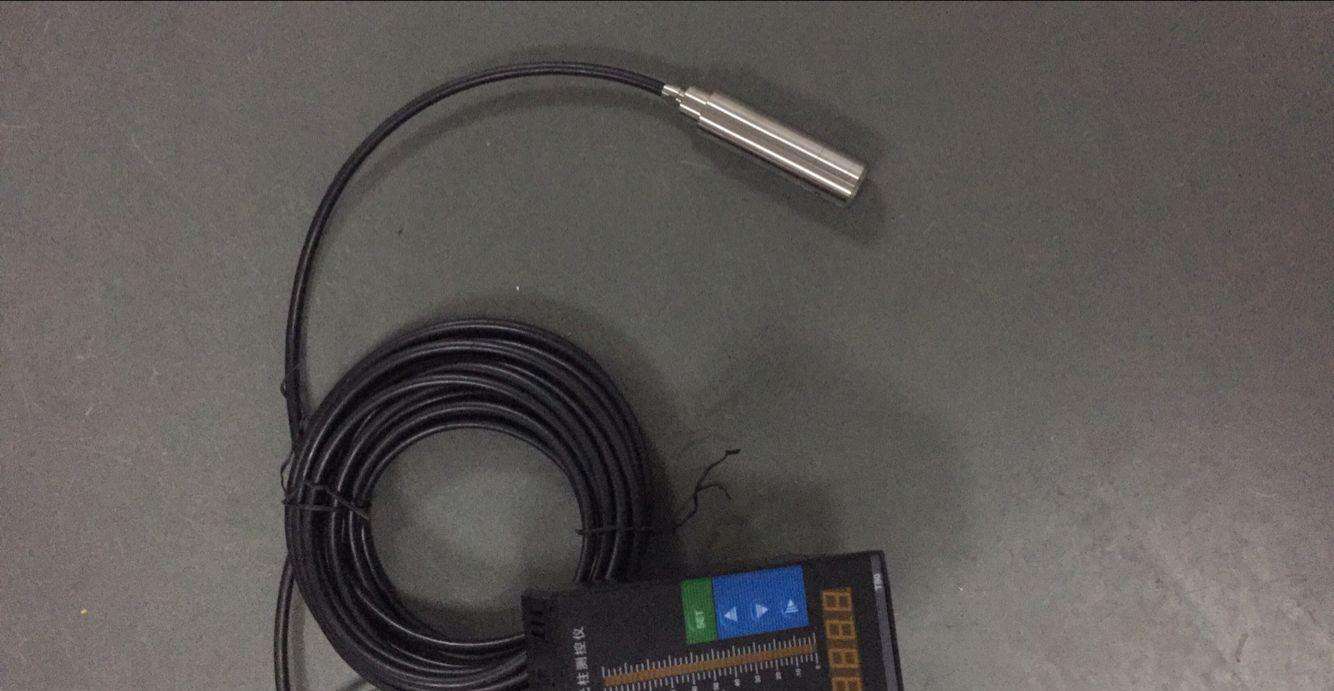

投入分體式液位變送器(技術參數)

⊙選用美國進口的高精度、隔離式敏感組件，性能可靠

⊙表壓或絕壓測量

⊙量程寬：1mH2O～200mH2O

⊙輸出：4～20mA或0～5V

⊙電源電壓：24VDC(12～36VDC)，mV 輸出型為恒流1.5mADC 或恒壓12VDC 供電

⊙精度高，優于0.2%F.S

⊙100%防水防潮，防護等級IP68

⊙完備的電路功能，調校方便

每日資訊:液位傳感器在家用熱水器中的應用

在電熱水器中，液位傳感器的主要作用是起到水位監測的作用。傳感器一般位于水箱的靠下部分某處，也即預先設置的低水位

線處。當水位下降至該點時，液位傳感器的輸出便會發生變化，從而觸發熱水器的報警系統，并切斷加熱電路的電源，保護了

熱水器因干燒而損壞。

除了液位傳感器外，在熱水器中還安裝有溫控器，用于準確測量水溫變化情況，合理設置加熱時間，避免電力浪費。但是液位

傳感器和溫度傳感器在一定程度上決定了熱水器的好壞，它們的作用是測出熱水器的水溫水位，然后傳輸給控制器，對熱水器

智能控制起到保護作用。
