電子稱重傳感器

電子稱重傳感器的故障判斷處理及維修

稱重傳感器是精密測量元器件，它是利用應變?cè)�理感�?yīng)重量[物理量]并轉換成電信號給稱重顯 示儀表。在使用中應按照產品說

明書中提出的要求操作，以免造成不必要的損失。如果懷疑稱 重傳感器出現故障，應首先檢查其外觀質量，看表面有無不正常

的變形及損傷，電纜線有無損 傷；然后用萬用表檢查稱重傳感器的輸入、輸出電阻的阻值是否與說明書中的相同；用4位半 電

壓表測量稱重傳感器無負載時零點輸出是否在允差范圍之內；用50V的絕緣計測量稱重傳感 器的絕緣阻值是否在允許使用的阻

值范圍之內。若上述項目不正常，則證明該稱重傳感器已損 壞。修“好”了，但可能會造成工作始終不穩定的后果。

以下就單只傳感器進行詳細說明：

1、可能引發零點變化的因素分析

（1）過載，往往會導致零點突變，輸出電阻明顯超出規定值；

（2）沖擊，同上；

（3）受潮或受腐蝕，往往表現為零點的持續變化、不穩等，此時，絕緣電阻會有所降低。 [檢測方法] 保證傳感器無負載、盡

可能模擬使用狀況的條件下，按照傳感器的正常接線方式， 在輸入端施加5~12V直流電壓，在輸出端使用電壓計測量輸出電壓

變化，該變化與輸入電壓 之比，折算成mV/V，與標準靈敏度（單位同為mV/V）進行比較，不應超過±1%。

2、可能引發絕緣不良的因素分析

（1）傳感器電子元?dú)饧�受潮，�?huì)導致絕緣電阻有所降低；

（2）傳感器電子元?dú)饧�受到化學腐蝕，同上；

（3）傳感器內部線路、彈性體、屏蔽間出現短路，其阻值往往低于1KΩ。 [檢測方法] 使用50V超絕緣計，分別檢測彈性體

（外露金屬部分）、屏蔽線、輸入輸出芯線兩 兩之間的電阻大小，其值不應低于5000MΩ。

（4）特別注意的是： *千萬不可使用絕緣計表筆測量輸入和輸出電阻； *對數字傳感器，不能使用絕緣計進行阻抗測試。

3、可能引發橋路破壞的因素分析

（1）傳感器內部電器連線開路或短路；

（2）器件燒損。 [檢測方法] 使用電阻表，對輸入、輸出電阻進行測量，與出廠檢驗值進行比對，存在明顯的改 變，可判斷

為該故障。

 4、可能引發沖擊阻值變化的因素分析

（1）傳感器內部電器連接上出現虛焊；

（2）應變計或其他粘貼件的膠層遭受破壞。

[檢測方法] 同1、連接方式，使用木錘輕輕敲擊傳感器，要求傳感器的輸出信號不得有不穩定 的變化。

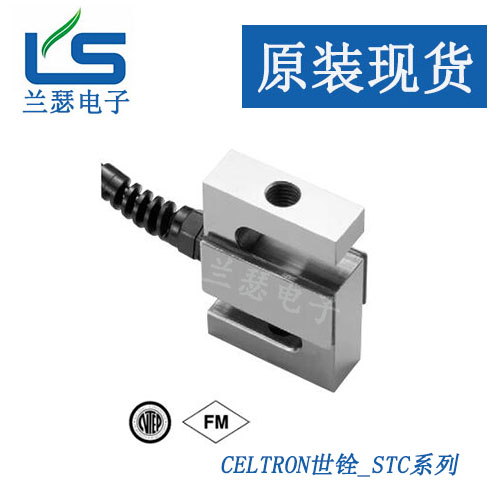

電阻應變式稱重傳感器圖（可看）
