英國RDP電子尺常見故障和解決方法

英國RDP電子尺基本詳情:

導電塑料電位器(又稱電子尺)在五十年代后期面世，并被廣泛應用于汽車、注塑機、木料加工機和現代不同的行業。導電塑料

電位器價格相對便宜，低溫下輸出變化小，低扭矩操作和高速應用是導電塑料技術的獨有特征。

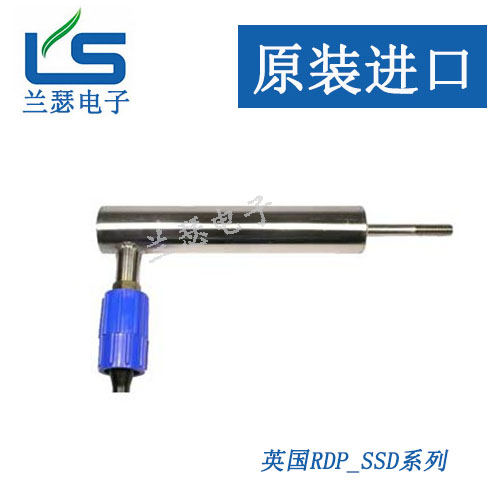

英國RDP電子尺

英國RDP電子尺組成部分

傳感器包含以下重要組成部分：

1、阻軌

2、電刷

3、激勵單元

4、對位軸承

5、外殼

如何選擇一個導電塑料電位器（英國RDP電子尺）

重要的參數包括：

1、要求的準確度、線性度

2、期望量程范圍

3、可重復性/分辨率

4、要求扭矩(低)

5、環境、振動、粉塵溫度、濕度

6、要求速度以及期望價格和壽命

英國RDP電子尺常見故障和解決方法

我們在使用電子尺的時候，時不時的會出現一些故障。

電子尺實際上就是一個滑動變阻器，是作為分壓器使用，以相對電壓來顯示所測量位置的實際位置。因此，就對這個裝置（電

子尺）提出了幾點要求：

一、供電電壓要穩定。工業電源要求±0.1%的穩定性，比如基準電壓10V，允許有±0.01V的波動，否則，會導致顯示的較**

動。如果這時的顯示波動幅度不超過波動電壓的波動幅度，電子尺就屬于正常。

二、供電電源要有足夠的容量。如果電源容量太小，容易發生如下情況：合模運動會導致射膠電子尺顯示跳動，或熔膠運動會

導致合模電子尺的顯示波動。特別是電磁閥驅動電源于電子尺供電電源在一起時容易出現上述情況，嚴重時可以用萬用表的電

壓檔測量到電壓的波動。如果在排除了靜電干擾、高頻干擾、對中性不好的情況下仍不能解決問題，也可以懷疑是電源的功率

偏小。

三、不能有外界的干擾。包括靜電干擾和高頻干擾。因此，設備的強電線路與電子尺的信號線應分開線槽。電子尺應使用強制

接地支架，且使電子尺外殼（可測量端蓋螺絲與支架之間的電阻，應小于1Ω電阻）良好接地，信號線應使用屏蔽線，且在電箱

的一端應予將屏蔽線接地或接直流電源負極。靜電干擾時，一般萬用表的電壓測量非常正常，但就是顯示數字跳動；高頻干擾

時其現象也一樣。驗證是不是靜電干擾，用一段電源線將電子尺的封蓋螺絲與機器上某一點金屬短接即可，只要一短接，靜電

干擾立即消除。但高頻干擾就難以用上述辦法消除，而且機器手、變頻節電器多出現高頻干擾，可以用停止機器手或變頻節電

器的辦法驗證。

四、不能接錯電子尺的三條線。1#、3#線是電源線，2#是輸出線除1#、3#線電源線可以調換外，2#線只能是輸出線。上述線

一旦接錯，將出現線性誤差大，控制精度差，容易顯示跳動等現象。如果出現控制非常困難，就應該懷疑是接錯線。

五、安裝對中性要好。角度容許±12°誤差，平行度偏差容許±0.5mm，是指某一誤差，如果角度誤差和平行度誤差都偏大，就

會導致顯示數字跳動。在這種情況下，一般可以用萬用表的電壓檔測出電壓的波動。一定要作角度和平行度的調整。請特別注

意：在現場將電子尺的鋁合金支架更換成不銹鋼支架后，同時應將拉桿牽引安裝位升高2mm。否則，接地問題解決了，又形成

了不對中的問題，必須同時解決。

六、對于使用時間很久的電子尺。由于前期產品無密封，可能有很多雜質，并有油、水混合物，影響電刷的接觸電阻，導致顯

示數字跳動，可以認為是電子尺本身的早期損壞。

七、電子尺顯示故障的處理簡單。設備上只要一只數字式萬用表，一段電線即可，只要綜合分析，判斷問題和解決問題不是困

難。
