| S荷重元,臺灣JIHSENSE S系列稱重傳感器 |
| 發布人：稱重傳感器 發布時間：2014/4/9 18:07:10 點擊量：3288 |
 |
產品型號：S型S系列
產品類型：拉壓力雙向受力
制造商：臺灣JIHSENSE
本S型荷重元(S Load cell)系最常用的荷重元，由於固定點與施力點在同一軸線上，安裝容易並且體積小， 成本較低；本型荷重元本體採用高強度合金剛並以完全密封方式保護感應元件，因此非常精確耐用； 特別適用於吊秤、精確重量、力量量測及自動控制上，具以下之特點：
技術參數：
|
額定輸出
|
2mV/V
|
|
總和誤差
|
0.05%
|
|
重現性
|
0.03%
|
|
潛變
|
0.05%/20min
|
|
輸入組抗
|
385
|
|
輸出組抗
|
350+/-5
|
|
最大輸入電壓
|
20VDC
|
|
建議輸入電壓
|
10VDC
|
|
溫度補償範圍
|
-10 C~50 C
|
|
容許溫度範圍
|
-20 C~70 C
|
|
溫度對零點之影響
|
0.05% R.O./10 C
|
|
溫度對輸出之影響
|
0.03% Load/10 C
|
|
零點平衡
|
+/-3%R.O.
|
|
容許過負荷
|
150%
|
|
線長
|
2M
|
|
接線
|
紅:電源(+)黑:電源(-)
綠:信號(+)白:信號(-)
|

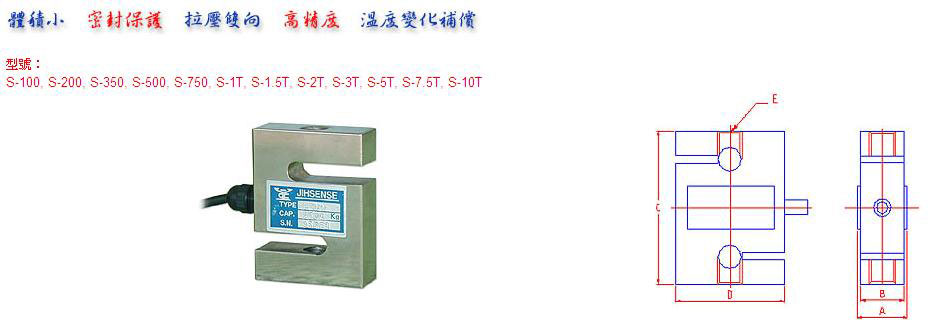

安裝尺寸：
|
TYPE
|
A
|
B
|
C
|
D
|
E
|
|
S-100
|
19
|
15
|
70
|
50
|
M12X1.75
|
|
S-200
|
S-500
|
24
|
20
|
70
|
50
|
M12X1.75
|
|
S-750
|
S-1T
|
24
|
20
|
75
|
50
|
M12X1.75
|
|
S-1.5T
|
S-3T
|
29
|
25
|
84
|
63
|
M16X2.0
|
|
S-5T
|
35
|
31
|
100
|
63
|
M20X2.5
|
|
S-7.5T
|
S-10T
|
48
|
44
|
130
|
90
|
M30X3.5
|
S荷重元,臺灣JIHSENSE S系列稱重傳感器尺寸
S-100kg S-200kg S-350kg S-500kg S-750kg S-1t S-1.5t S-2t S-3t S-5t S-7.5t S-10t S-1000kg S-1500kg S-2000kg S-3000kg S-5000kg S-7500kg S-10000kg
除此S荷重元,臺灣JIHSENSE S系列稱重傳感器之外，我司聯合臺灣mavin廠家共同打造傳感世界，詳情可點擊查看同類型產品
